Tekniset tiedot - Air Termico

Valmistusmateriaali

Päämateriaali on sinkitty teräs/alumiini, joka on pinnoitettu jauhemaalilla.

Värit

Venttiilin ja suodatinpalkin vakioväri on valkoinen. Tilauksesta saatavilla kaikki RAL-värikartan värit.

Suodattimet

HAF (High Air Flow) sähköstaattiset kennoallergiasuodattimet, jotka suodattavat siitepölyn 95-99% tehokkuudella.
Suodattimet suositellaan vaihdettavan vähintään kerran vuodessa.

Ilmamäärät

K-kerrointaulukko 2013 alkaen. Ilmamäärä = Neliöjuuri/Paineesta*K-kerroin
Suodatinpalkki PRSX tai PRS;  puiteraot 4,5 mm

Alipaine
(k-kerroin)
Air Termico
PRV 1000

(k=2,8)
Air Termico
PRV 800

(k=2,3)
Air Termico
PRV 600

(k=1,8)
Air Termico
PRV 400


2 Pa
3,8 l/s
 3,25 l/s  2,55 l/s
4 Pa
5,4 l/s
 4,60 l/s  3,60 l/s
5 Pa
6,0 l/s  5,14 l/s  4,02 l/s  2,3 l/s
8 Pa 7,6 l/s  6,51 l/s  5,10 l/s  2,9 l/s
10 Pa 8,5 l/s  7,27 l/s  5,70 l/s  3,4 l/s
15 Pa 10,1 l/s  8,91 l/s  7,00 l/s  4,4 l/s
20 Pa 12,1 l/s  10,29 l/s  8,10 l/s  5,0 l/s

Katso VTT:n testausseloste - Ilmaääneneristävyyden määrittäminen (pdf)

Air Termico tuloilmaikkunaventtiili on suunniteltu toimimaan -2-20 Pascalin alipaineessa.
*Huoneiston alipaine tulee säätää -5-15 Pa:n tasolle, suurempi alipainetaso lisää energiakustannuksia. Suosituksemme on -10 Pascalia.
*Asumisterveysasetuksen soveltamisohjeessa sanotaan, että jos alipainetaso on suurempi kuin -15 Pa, tulee alipaineen syy selvittää ja alipainetta pienentää.

Mitat (leveys x syvyys x korkeus)

Air Termico PRV 1000/800/600/400 Puiterakoventtiili
(LxSxK) 1020/820/620/420 x 13 x 11mm

Air Termico PRSX 800/600/*500/400 Suodatinpalkki
(LxSxK) 800/600/500/400 x 25 x 25mm

Air Termico PRS 800/600/400 Suodatinpalkki
(LxSxK) 800/600/400 x 15 x 35mm

HUOM! Air Termico 1000 koostuu PRV 1000 venttiilistä sekä kahdesta PRSX 500 suodatinpalkista.

Air Termicon asennus

Air Termico tuloilmaikkunaventtiilin asennus on helppoa ja siistiä. Venttiili asennetaan ikkunaan ilman jyrsintätyöstöjä huoneiston sisältä käsin. Asennus on mahdollista tehdä ympäri vuoden. Venttiili voidaan asentaa joko uuteen tai vanhaan ikkunaan. Uudessa ikkunassa asennus voidaan tehdä jo ikkunatehtaalla.

Air Termicon asentaminen on nopeaa ja siistiä.

Ikkuna avataan ja poistetaan ulkopuitteen tiiviste suodatipalkin matkalta. Muilta osin ulkopuite täytyy olla tiivistetty. Asennetaan silikoninapit. Suljetaan ulkopuite ja asennetaan suodatinpalkkiin kiinnitetty metallilista yläkarmiin.
Poistetaan sisäpuitteen tiiviste venttiilin matkalta, lisätään silikoninapit ja asennetaan PRV-venttiiliosa sisäpuitteen päälle ruuveilla. Suljetaan ikkuna.
Katso tarkemmat asennusohjeet tästä.

Air Termico soveltuu koneelliseen ja painovoimaiseen poistoilmanvaihtoon.

Saneeraus: Vanhan venttiilin päivittäminen

Air Termico voidaan asentaa myös vanhan karmi- tai tilkerakoventtiilin tilalle. Olemassa olevan ratkaisun päivittämisessa vanha venttiili poistetaan, reikä tulpataan ja lopuksi peitetään siististi peitelistalla.

Perinteisen karmiventtiilin päivittäminen uuteen Air Termico tuloilmaikkunaventtiiliin kannattaa, sillä uusi venttiili maksaa itsensä takaisin 1-2 vuodessa erinomaisen lämmöntalteenottokyvyn ansiosta (kun verrataan vanhasta venttiilistä saatavaa ilmamäärää ja vastaavaa uudesta saatavaa ilmamäärää).

Venttiilin käyttö ja huolto

Ilmavirtaa voidaan säätää venttiilin etureunassa olevien metalliliuskojen avulla. Painamalla liuskaa sisään ilmavirta pienenee ja vetämällä huonetilan suuntaan ilmavirta kasvaa. Ilmavirtaa voidaan myös ohjata vasemmalle tai oikealle sulkemalla toinen liuska ja vetämällä toinen auki. Venttiili on myös mahdollista sulkea.

Terveydelle on tärkeää, että raitista ilmaa saadaan tarpeellinen määrä. Venttiilejä suositellaan pidettävän auki, jotta hiilidioksidin määrä huoneistossa pysyy alhaisena ja happea on ilmassa riittävästi.

Suodattimet suositellaan vaihdettavaksi vähintään kerran vuodessa, ainakin keväisin ennen siitepölykauden alkua.

Tilaa suodattimet verkkokaupastamme tai asiakaspalvelu@airtermico.fi

Tilaa suodattimet verkkokaupasta

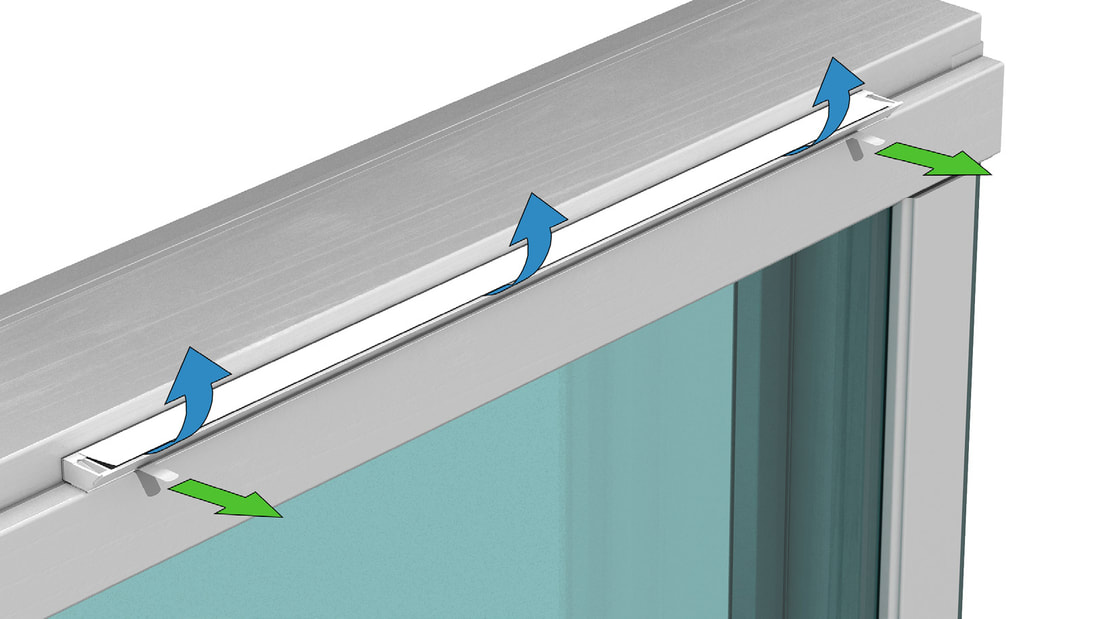

Venttiilin avaaminen
Venttiilin avaaminen

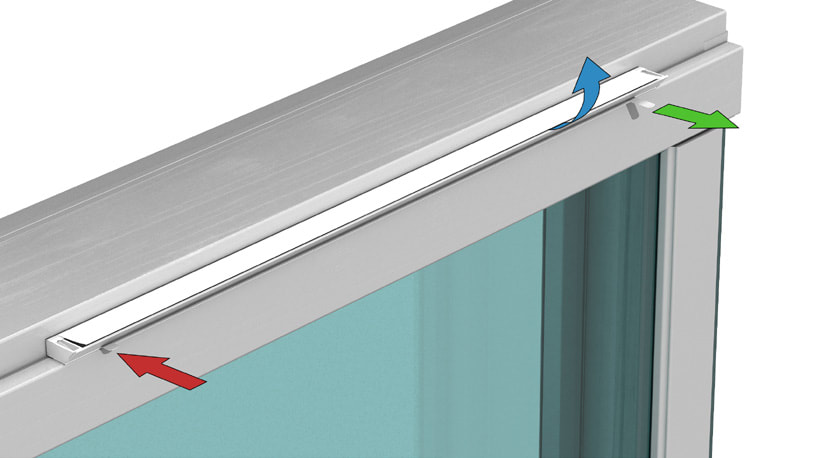

Venttiilin ilmavirran ohjaaminen
Venttiilin ilmavirran ohjaaminen

Suodattimet vaihdetaan vetämällä ikkunan välitilassa sijaitseva suodatinpalkki irti metallilistasta. Suodattimet lähtevät irti sormin vetämällä. Uudet suodattimet laitetaan vastaavasti tilalle.
PRS-suodatinpalkissa on yksi suodatin ja PRSX-suodatinpalkissa on kaksi eri kokoista suodatinta.

Katso tarkemmat käyttö- ja huolto-ohjeet

Myynti ja asennus

Air Termico tuloilmaikkunaventtiilejä sekä HAF-suodattimia voi ostaa kätevästi verkkokaupasta tai tilaamalla sähköpostitse suoraan valmistajalta: asiakaspalvelu@airtermico.fi. Suuremmissa tilausmäärissä kysy tarjous asiakaspalvelusta.
PS. Kysy myös tarjous venttiilien asennuksesta tai suodattimien vaihtopalvelusta.
